应用领域：图像处理/稳定，光学捕获，激光扫描/光束偏转，激光调谐，激光束稳定。压电偏转镜是采用压电陶瓷驱动,基于无摩擦柔性铰链差分并联导向结构做倾斜偏摆运动,实现分辨率μrad量级的精密角度调整。压电偏摆镜具有很高的谐振频率,扫描速度快、分辨率高、稳定性好、运动无摩擦。 满足：GJB150.4A-2009低温实验； 满足：GJB150.3A-2009高温实验； 满足：GJB150.16A-2009振动实验；
咨询服务热线：
13162165677规格型号1 | PT2M25-800S-S | 公差8 |
运动轴 | θx、θy | - |
集成传感器 | SGS | - |
标称行程范围2（@0~+120V） | 743”[Sec] ≈ 3.6 mrad（±1.8mrad） | ±10% |
最大行程范围2（@-20~+150V） | 866”[Sec] ≈4.2 mrad（±2.1mrad） | ±20% |
分辨率3 | 0.025μrad | typ. |
最小移动步长4 | 0.1 μrad | typ. |
线性误差 | 0.2% | typ. |
重复定位精度 | 2 | urad |
承载能力5 | Ø25.4×4mm光学镜片 | typ. |
谐振频率（带Ø25.4×4mm的石英玻璃反射镜） | 12000 Hz | ±20% |
驱动机构 | PZT | - |
工作温度范围 | -20~+50 ℃ | typ. |
线缆长度6 | 1.5 m | ±10mm |

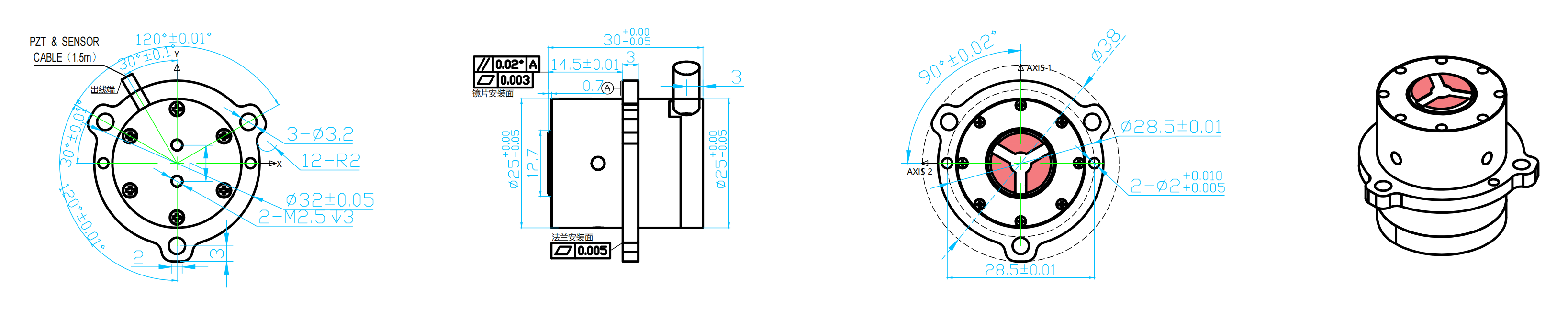

外形尺寸（长x宽x高） | Φ25×30mm | - |
重量7 | 65 g | ±5% |
PZT&Sensor连接器 | LEMO（可选）/J30J | - |
本体材质 | 钛合金 | - |
注：所有规格参数基于室温（22°C±3°C）测得，欲了解更多信息，请与我们联系。表中“-”表示为不适用。
1.尾缀“-S”为闭环，内置位置传感器。开环尾缀不带“-S，无线性误差、重复度数据。
2.最大驱动电压为-20V~+150V，对于高可靠的长期使用，建议驱动电压在 0...+120V，更大行程请咨询。出厂为标称行程。
3.分辨率即定位噪声。因为压电陶瓷纳米定位系统无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。通常使用RMS（1σ）值进行测量和指定。
4.指通过干涉仪测得的压电平台可移动的最小步长值，它主要由压电控制器的DAC分辨率决定。最佳情况下，参数表中为16-Bit对应的位移步长值。
5.轴向载荷，更高的负载请咨询，注意超出标称负荷会对柔性机构造成损坏。
6.更长的线缆长度请咨询。
7.台体重量不包括线缆及连接器的重量。
8.公差中Max.表示最大值；typ.表示标准典型数据值，检测报告中会给出实际的测量数据值。
